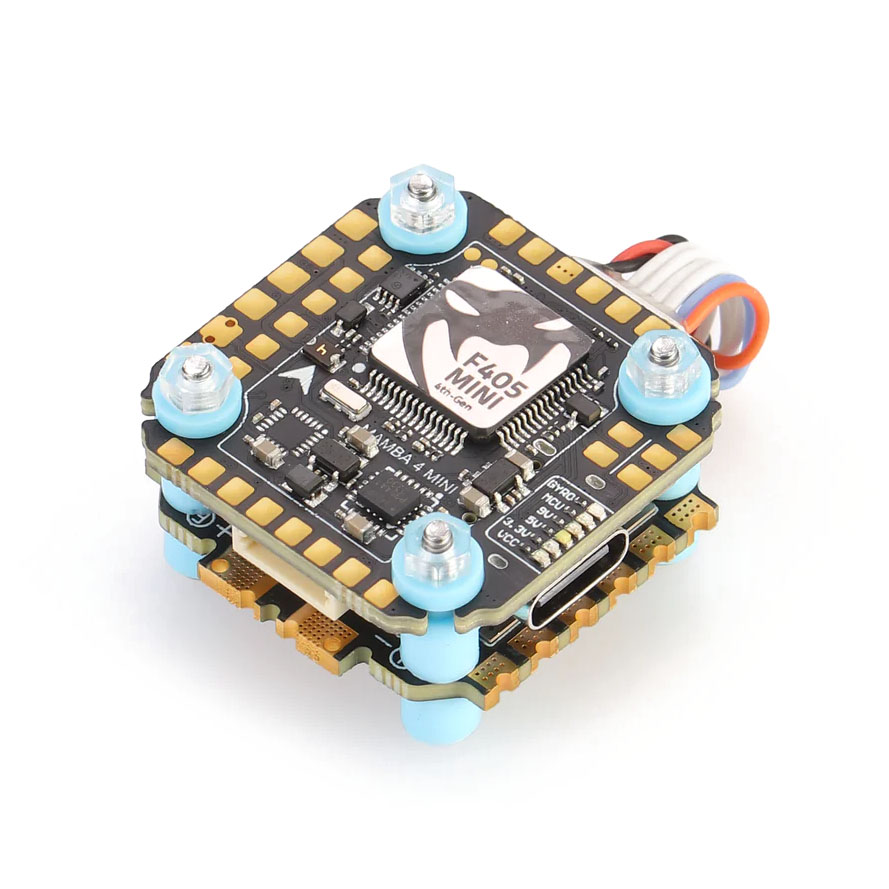

Diatone Mamba MK4 F405 (MPU6000) + Reactor 44 BL32

Mamba MK4 F405 + Reactor 44 BL32 Mini je výkonný stack pro malé 3-5" drony.

Mamba MK4 F405 Mini je čtvrtá generace řídicí jednotky, jejíž hlavní výhodou jsou vetší pájecí plošky a USB-C konektor. Používá procesor F405 a gyro MPU6000, které podporuje obnovovací frekvenci 8kHz. Součástí desky je také 5V a 9V BEC, barometr i 16MB paměť pro blackbox. Deska má vyvedené pady I2C sběrnice pro připojení kompasu. Pro ochranu před napěťovými špičkami deska disponuje TVS diodou. Připojení digitálního přenosu videa DJI O3 je jednoduché přes konektor.

Stack je doplněný výkonným regulátorem Reactor 44, který používá firmware BlHeli_32 a podporuje frekvenci až 128KHz, čímž zajistí hladký a efektivní chod motorů i při vysokých otáčkách. Regulátor podporuje telemetrii a obsahuje senzor proudu. I při malé velikosti regulátoru jsou použity velké MOSFETy. Maximální proud regulátoru je 44A na kanál. Při použití 6S baterie je třeba zapojit kondenzátor.

Schéma zapojení
