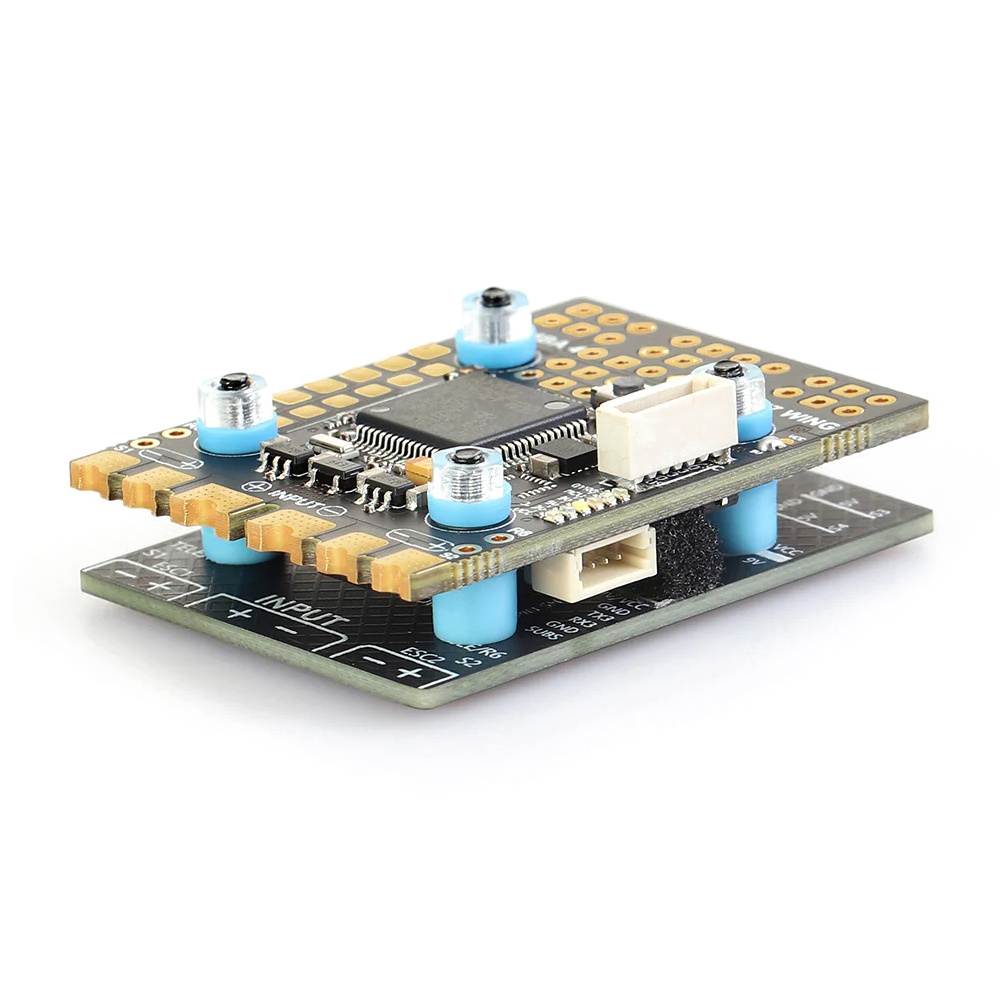

Diatone Mamba MK4 F722 Mini Wing

Řídicí jednotka určená pro klasická letadla a samokřídla. Oproti standardním řídicím jednotkám pro koptéry má Mamba Wing lepší rozmístění výstupních pinů a integrované PDB. Zapojení řídicí jednotky do letadla je tak znatelně snazší. Serva buď napájíte na výstupní pady, nebo použijete pinovou lištu a klasické servo konektory. Integrované PDB usnadní rozvod napájecího napětí a zapojení regulátorů. Deska je vybavena konektory pro připojení DJI FPV a externího USB. USB konektor tak umístíte na dostupné místo. Řídicí jednotka je vhodná po použití s firmwarem iNav.

F722 Wing má montážní díry s roztečí 20x20mm. Lze tak uchytit na šrouby, nebo s pomocí spodní destičky nalepit do trupu. Deska dokáže spínat výstupní napětí pro video vysílač. Ten lze tedy pomocí RC vysílačky snadno vypnout a zabránit tak nežádoucímu přehřívání třeba pří čekání na GPS satelity. Řídicí jednotka má 5V 3A BEC pro napájení serv. Pokud budete používat více než 2-3 5g serva, je vhodné použít externí BEC.

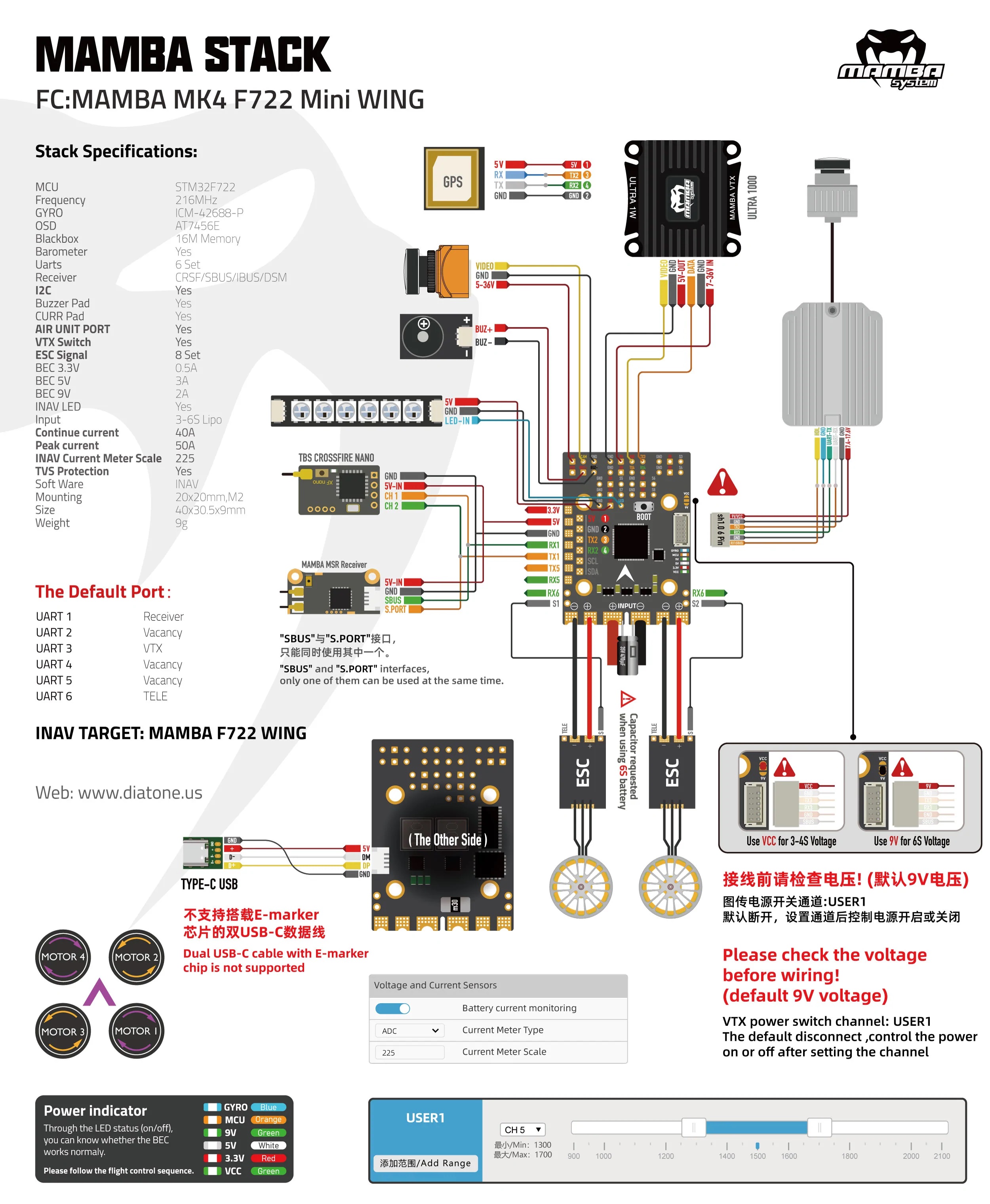

Schéma zapojení
