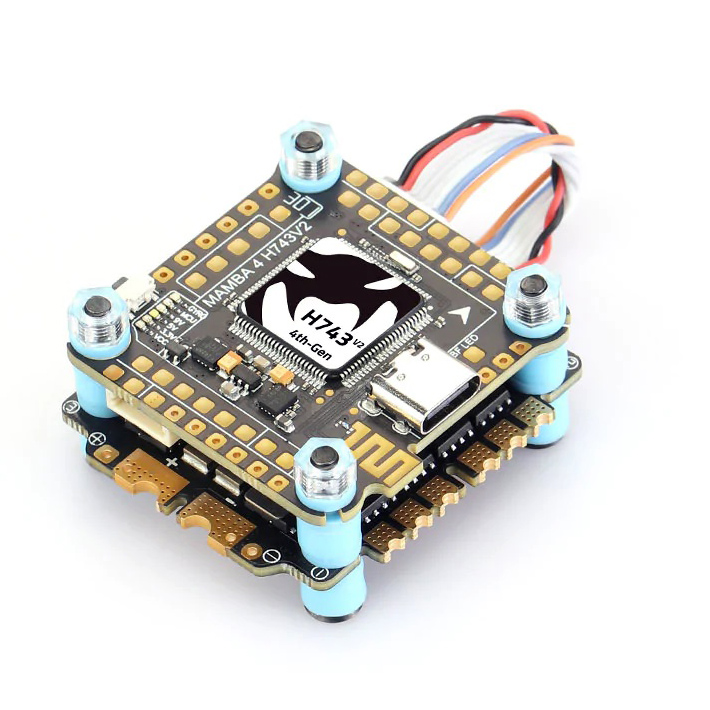

Diatone Mamba MK4 H743 V2 + 55A 128K BL32

Mamba MK4 H743 V2 + 55A 128K BL32 je špičkový stack pro závodní a freestylové koptéry nebo Cineliftery.

Řídicí jednotka Diatone Mamba MK4 H743 V2 je to nejlepší mezi FC od Diatonu. Deska používá výkonný procesor STM32H743 v kombinaci s dvojicí gyroskopů ICM-42688-P. Gyroskopy jsou vzájemně pootočené o 90°. Betaflight využívá fúzi dat, kdy kombinuje oba výstupy z gyroskopů. To napomáhá k filtraci nežádoucích vibrací a rušení. Další předností je veliká 128MB paměť pro blackbox (běžně se používá 16MB). Deska disponuje 8 UARTy pro připojení nejrůznějších periferií. Samozřejmostí je barometr, I2C pro zapojení magnetometru, 8 výstupů pro motory, 5V a 9V spínaný BEC, TVS Dioda a konektor pro připojení DJI FPV. Stejně jako řada APP, i tato deska má integrovaný Wifi modul pro snadné bezdrátové nastavení. Desku tak můžete nastavit třeba přes telefon přes aplikaci SpeedyBee APP.

Výkonný regulátor F55 podporuje napájení 3-6S baterií a maximální proud 55A. Regulátor používá firmware BlHeli_32 a poskytuje tak všechny pokročilé funkce jako telemetrii, bidirectional DShot nebo PWM o frekvenci 24-128kHz. Pro minimalizaci napěťových špiček je regulátor vybaven ochrannou TVS diodou.

Schéma zapojení
