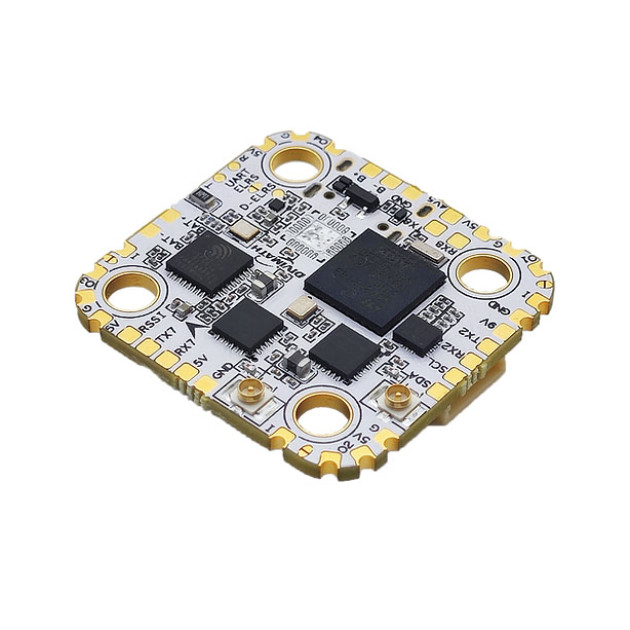

HDZero Halo je špičková řídicí jednotka velikosti Mini pro závodní i freestylové drony. Řídicí jednotka je unikátní tím, že má integrovaný duální ELRS přijímač na frekvenci 2.4GHz s plnou diverzitou a TXCO krystalem. Podporuje tak režim Gemini pro maximální spolehlivost a minimální odezvu RC přenosu. Deska má rozteč montážních děr 20x20mm a podporuje napájení 3-8S Lipo baterií.
Základem řídicí jednotky je výkonný procesor H743. Součástí je 5V/4A BEC pro napájení LED diod nebo GPS modulu a spínatelný 9V/3A BEC pro napájení video vysílačů. HDZero Halo je navržen pro použití s digitálními video vysílači a nemá tak OSD čip pro analogové video. Deska má konektory pro připojení regulátorů a digitálních video vysílačů. K dispozici je také 16MB paměti pro blackbox. Deska má vyvedené I2C pady pro možné připojení kompasu neb barometru.
Řídicí jednotka je dostupná ve dvou verzích s gyrem MPU6000 nebo ICM42688.
Klíčové vlastnosti
- Vstupní napětí: 3-8S
- MCU: STM32H743 (480MHz)
- Gyro: MPU6000/ICM42688 (dle varianty)
- BEC: 5V/4A, 9V/3A (spínatelný)
- Paměť pro blackbox: 16MB
- Konektor: USB-C
- Betaflight target: HDZERO_HALO
- ELRS čipy: ESP32 + 2x SX1280
- ELRS propojení: UART1
- Frekvence ELRS: 2.4GHz
- Výkon telemetrie: 10mW
- Konektor pro připojení antény: 2x IPEX1
- Montážní díry: 20x20mm M3 (se softmountem)
- Velikost: 29x30,5mm
Obsah balení
- 1× Řídicí jednotka
- 1x Sada softmountů
- 1× ELRS T-shape krátká anténa (40 mm)
- 1× ELRS T-shape dlouhá anténa (90 mm)
- 2× Držák ELRS antény
- 1× ESC kabel (8pinový SH1.0, 30 mm)
- 1× 8pinový SH1.0 konektor
