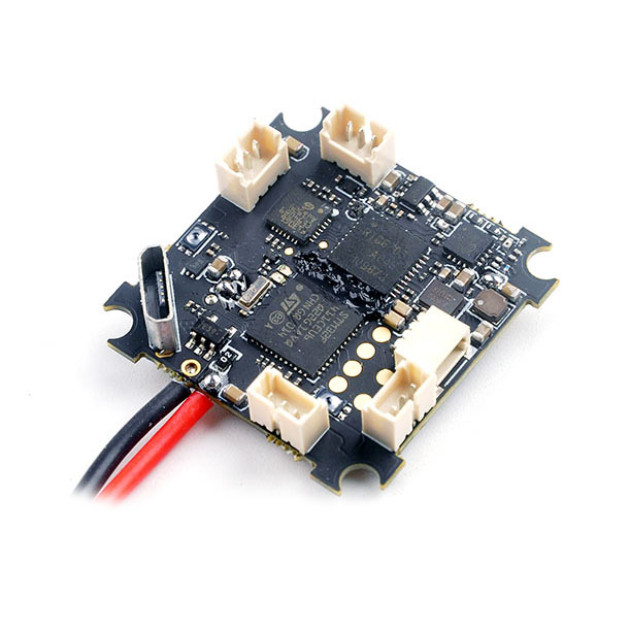

Happymodel F4 2G4 1S AIO je malá deska pro 1S Whoopy obsahující řídicí jednotku, regulátory, video vysílač i RC přijímač. Deska se tak skvěle hodí pro malé koptéry, kde každý gram hraje roli.
Základem řídicí jednotky je procesor F411 doplněný gyrem ICM20689. I při této velikosti má deska nejen senzor napětí (scale 110), ale i senzor proudu (scale 1175). Regulátory s firmwarem BlHeli_S podporují napájení 1S baterií a proud 5A. Jsou tak vhodné pro motory velikosti 0802-1202.
O přenos videa se stará video vysílač s firmwarem OpenVTX a přepínatelným výkonem 25-400mW a u.FL konektorem pro připojení antény. Video vysílač se nastavuje přes řídicí jednotku protokolem SmartAudio 2.1 nebo IRC Tramp.
Přijímač je ELRS 2.4GHz připojený přes SPI. Přijímač má integrovanou SMD anténu. SPI přijímač funguje s ELRS 2.0. Pro použití s ELRS 3.0 je potřeba Betaflight 4.4.
Video vysílač poměrně dost topí. Protože je integrovaný na desce se zbytkem elektroniky, nedoporučujeme nechávat desku dlouho zapnutou bez proudění okolního vzduchu. Pokud vypadne obraz, je třeba nechat jednotku vychladnout. V letu se deska bez problému uchladí okolním vzduchem. Nezapínejte desku bez připojené antény.
Klíčové vlastnosti
- Procesor: STM32F411CEU6
- Gyro: ICM20689
- BF Target: CRAZYBEEF4SX1280
- ESC Target: O_H_5_REV16_8
- Vstupní napětí: 1S (2,9-4,35V)
- Senzor proudu: ANO - Scale: 1175
- BEC: 5V@1A
- Proud regulátoru: 5A
- FW video vysílače: OpenVTX
- VTX protokol: SmartAudio 2.1 / IRC Tramp
- Výkon VTX: 25mW (14dBm), 100mW (20dBm), 400mW (26dBm)
Obsah balení
- 1x Deska
- 1x Lineární anténa
- 1x Sada šroubků
- 1x Sada softmountů
- 1x PH2.0 konektor s kabelem
