Matek H743-WLITE

Skladem

2 719 Kč

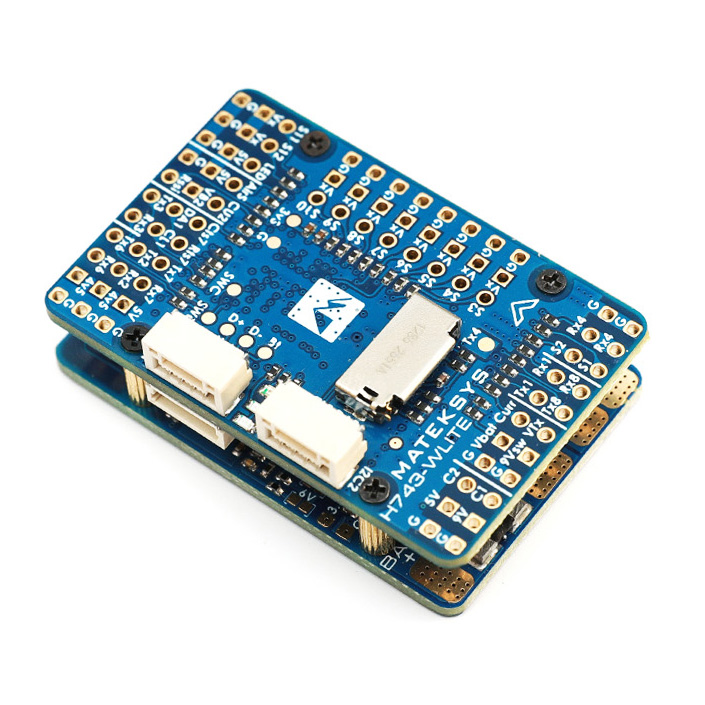

Matek H743-WLITE je výkonná řídicí jednotka určená především pro náročnější letadla a samokřídla.

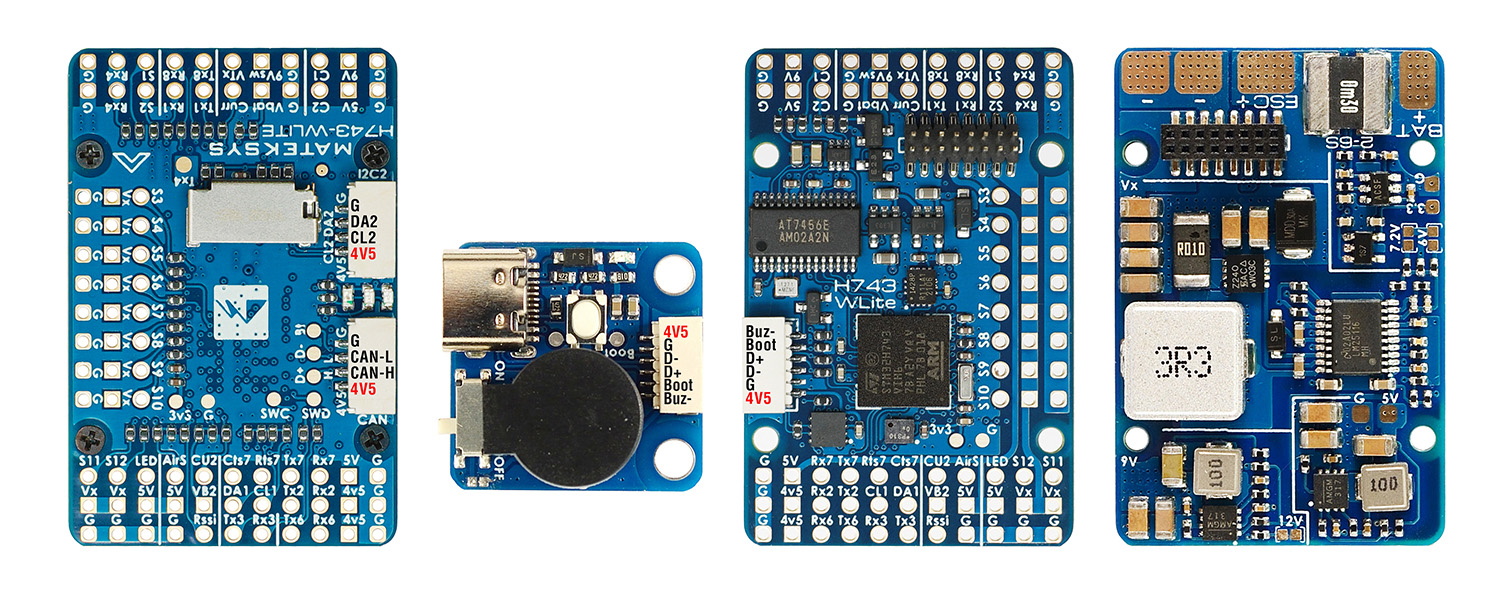

Řídicí jednotka se skládá ze tří částí - desky s USB konektorem, řídicí desky a PDB. PDB deska (power distribution boad) je určena pro rozvod napětí z baterie do desky i regulátorů. Součástí je také senzor proudu (220A), nastavitelný 5/6/7.2V 8A BEC pro serva a 5V i 9/12V 2A BECy pro ostatní elektroniku. Pro napájení desky je možné použít 2-6S Lipo baterii. Matek H743-WLITE disponuje gyrem ICM42688-P, barometrem, OSD pro analogové video, slotem pro SD kartu pro blackbox, 7 UARTy, 2x I2C sběrnicí, 1x CAN sběrnicí, 13 PWM výstupy, 6 ADC převodníky a 2 přepínatelnými vstupy pro kameru. Pro řízení modelu lze použít firmware iNav (MATEKH743) nebo ArduPilot (MATEKH743).

Externí USB-C konektor s pípákem je s deskou spojený kabelem. Lze tak vyvést na dobře přístupné místo.

Podrobné informace

Schéma zapojení

Klíčové vlastnosti

Napájení: 2-6S (6-30V)
MCU: STM32H743VIH6, 480MHz , 512KB RAM, 2MB Flash
IMU: ICM42688-P
Baro: DPS310 (I2C2)
OSD: AT7456E
Blackbox: MicroSD
Počet UARTů: 7
PWM výstupy: 12 + LED
I2C: 2x
ADC: 6x (Senzor napětí, Senzor proudu, RSSI, Senzor rychlosti, Senzor napětí 2, CU2)
CAN: 1x
Duální vstup na kameru
Senzor proudu: 90A (220A krátkodobě)
BEC: 5V@2A + 9/12V@2A + 5/6/7,2V@8A
Velikost: 44x29x14,5mm
Hmotnost: 22g
