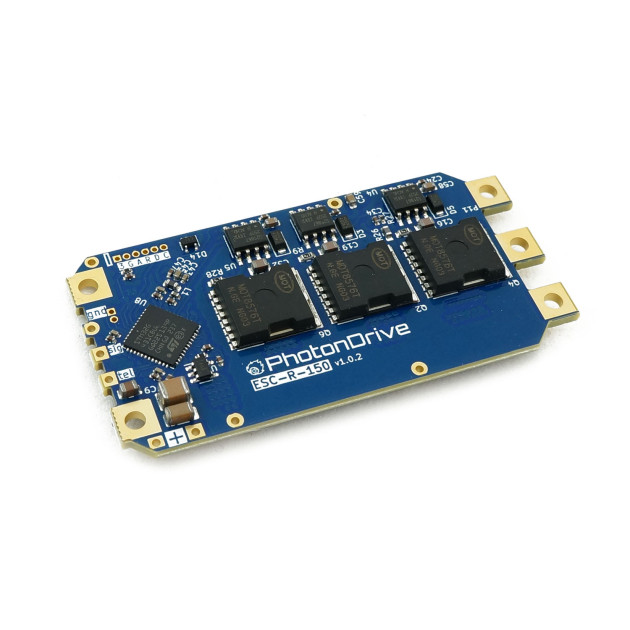

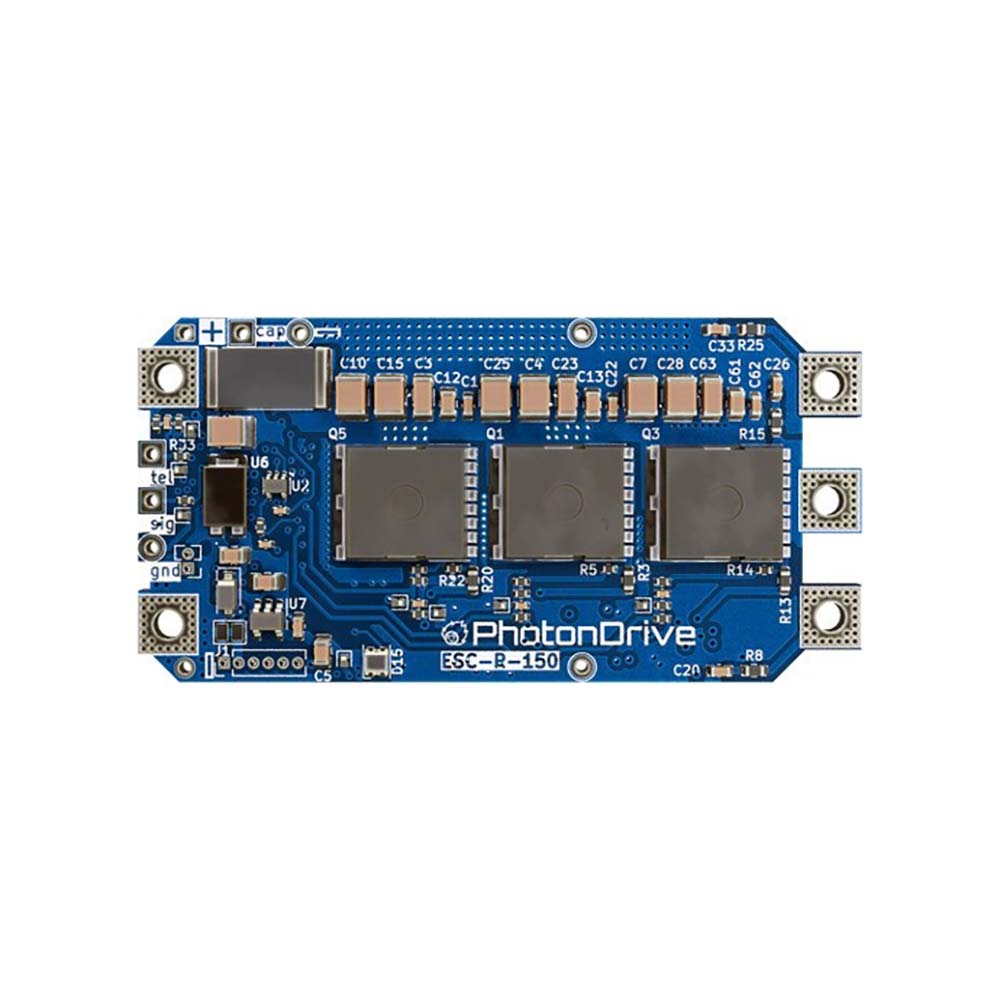

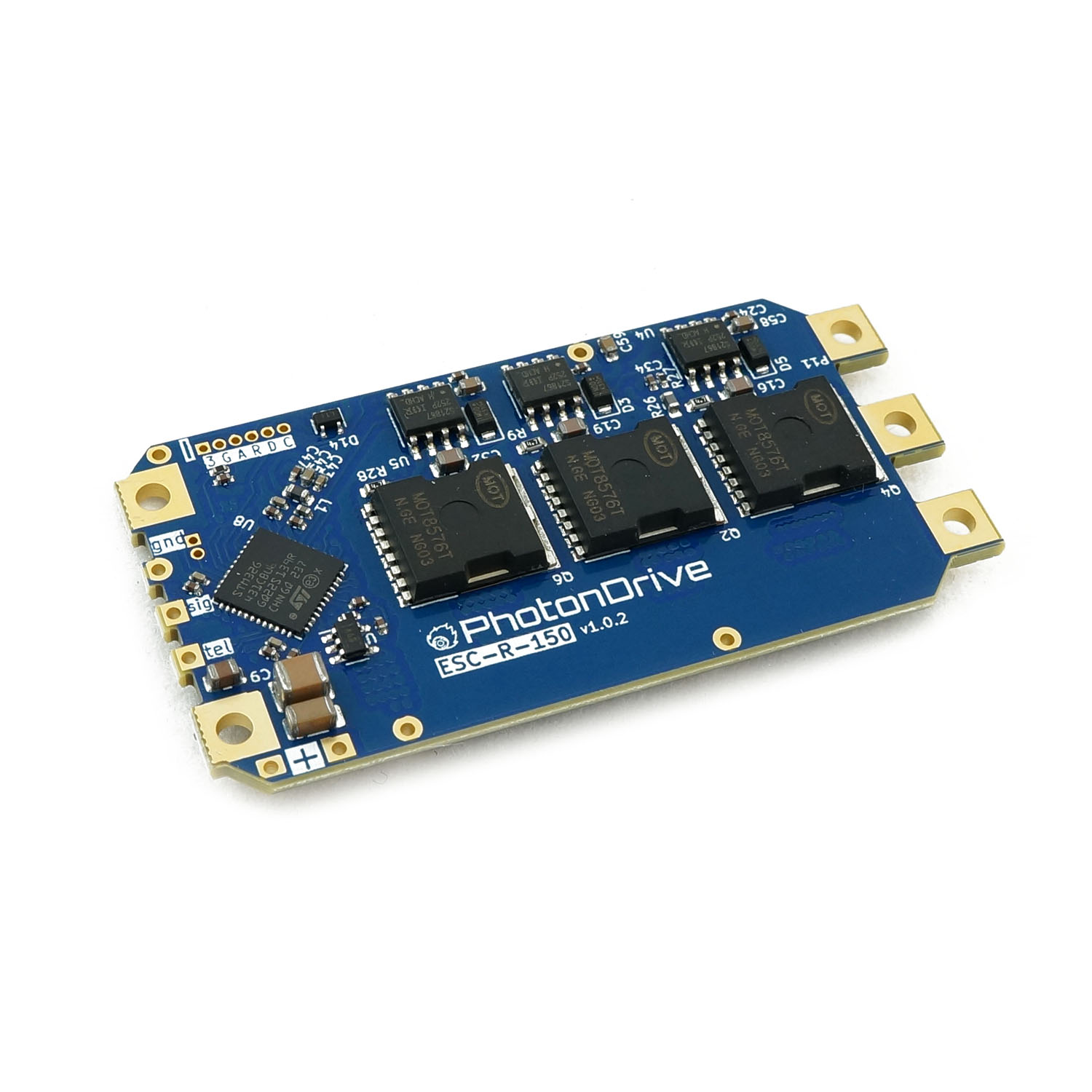

PhotonDrive ESC 150 je špičkový výkonný regulátor navržený pro Cineliftery, velké drony nebo modely letadel. PhotonDrive je firma z České republiky, ve které byl regulátor také navržený.
PhotonDrive ESC 150 podporuje napájení až 15S Lipo baterií a krátkodobý proud až 150A. Typické použití je s 12S Lipo baterií a 60A trvalého proudu bez chladiče. Regulátor používá 8 vrstvý plošný spoj, 32 bitový procesor STM32G431. Regulátor je chráněný proti elektrostatickému výboji. Napěťové špičky od motorů jsou pohlceny TVS diodou. Regulátor monitoruje procházející proud i teplotu.
V základu používá regulátor firmware ESCape32. Regulátor podporuje PWM vstup i bidirectional DSHOT. V případě potřeby lze regulátor řídit i přes UART nebo protokoly iBus, SBUS a CRSF. Podporována je také výstupní telemetrie přes UART protokoly KISS, iBUS, S.Port a CRSF. ESCape32 má nastavitelnou variabilní výstupní PWM frekvenci v rozsahu 15-96kHz. Podporovaný je také sinusový rozběh, ochrana proti přehřátí a další.
Regulátor je již v základu vybaven externím kondenzátorem. Dostupné jsou také plošky pro snadný update nebo nahrání jiného firmware.
Klíčové vlastnosti
- Vstupní napětí: 3S-15S Lipo (12-60V)
- Trvalý proud: 60-120A (dle chlazení)
- Krátkodobý proud: 150A
- Ochrana proti přehřátí
- ESD ochrana
- TVS dioda
- Výstupní PWM frekvence: 15-96KHz
- Vstup řídicího signálu: PWM, DShot, SBUS, CRSF, iBUS
- Výstup telemetrie: UART (KISS, iBUS, S.Port, CRSF)
- Procesor: STM32G431
- Firmware: ESCape32
- Velikost: 62,5x30mm
- Hmotnost: 25g
Obsah balení
- 1x Regulátor
