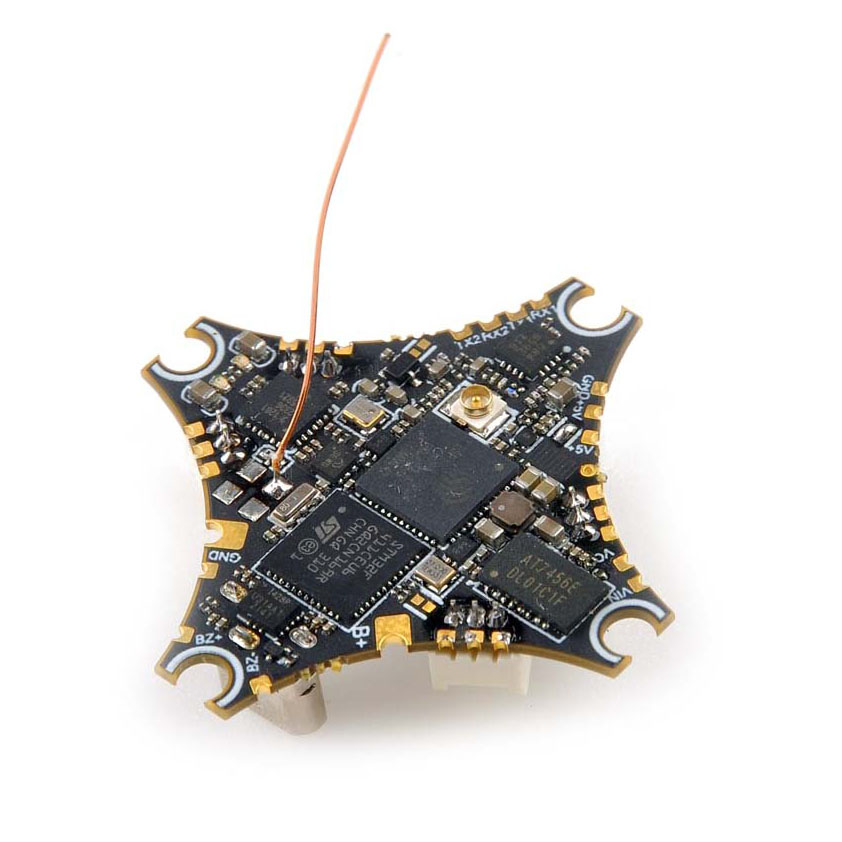

Happymodel SuperX V2.1 je AIO deska určená pro nejmenší a nejlehčí Tinywhoopy nebo Toothpicky. Deska kombinuje řídicí jednotku, regulátory, ELRS přijímač i video vysílač. Deska má rozteč montážních děr 25,5x25,5mm a podporuje napájení 1S baterií. Deska je vybavena senzorem proudu.
Základem řídicí jednotky je F411 procesor v kombinaci s gyrem BMI270. Regulátory používají firmware Bluejay a zvládnou proud až 5A. Jsou tak vhodné pro motory do velikosti 1002. Integrovaný video vysílač používá firmware OpenVTX a podporuje výkon až 400mW. FPV anténa lze připojit přes u.FL konektor. Integrovaný ELRS přijímač má fixní drátovou anténu. ELRS přijímač je připojen přes UART a používá frekvenci 2.4GHz. Pro komunikaci s video vysílačem i ELRS přijímačem je použit stejný UART.
Klíčové vlastnosti
- Vstupní napětí: 1S (2,9-4,35V)
- MCU: STM32F411CEU6, ESP32-PICO-D4
- Gyro: BMI270
- Montážní díry: 25,5x25,5mm
- Proud regulátorů: 5A
- Firmware regulátorů: Bluejay
- Integrovaný senzor proudu (scale 1175)
- Přijímač: UART ELRS 2.4GHz
- ELRS Firmware: HappyModel AIO 2.4GHz RX+VTX (ExpressLRS web flasher)
- Video vysílač: integrovaný MSP VTX, OpenVTX
- Výkone video vysílače: 25/100/400mW
- Anténní konektor: u.FL
Obsah balení
- 1x AIO deska
- 1x A30 konektor s kabelem
- 1x Lineární anténa
- 1x Sada softmountů
- 1x Sada šroubků
